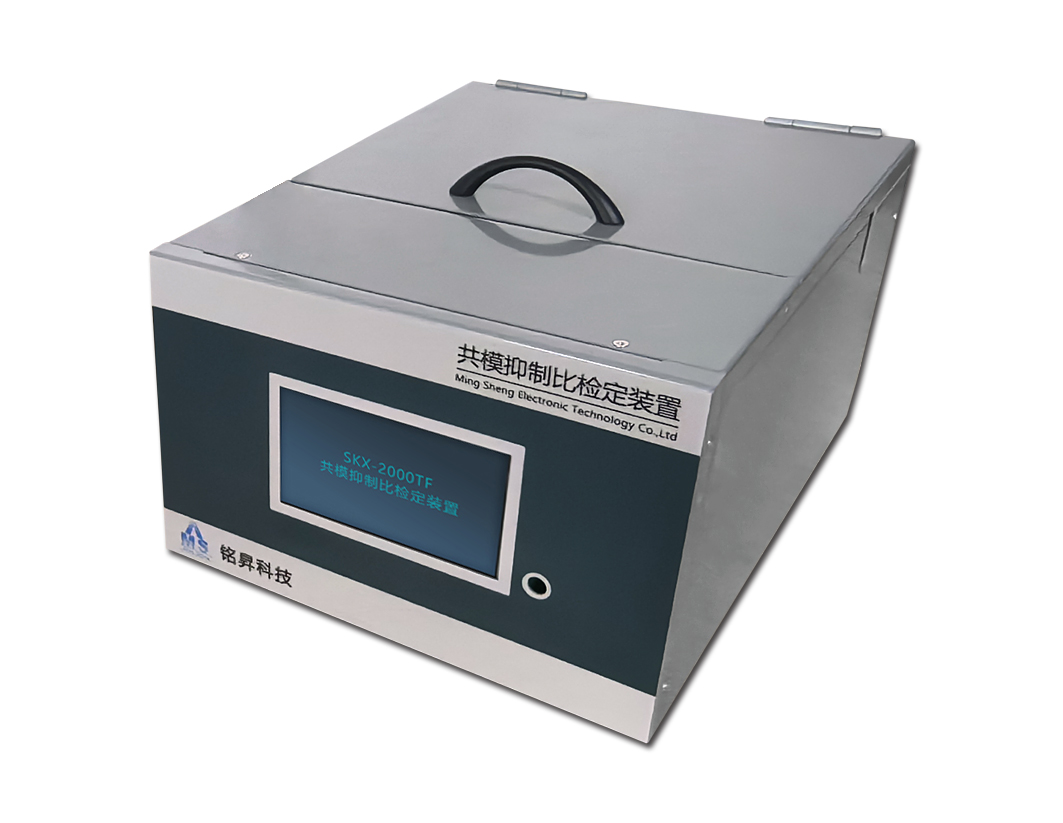

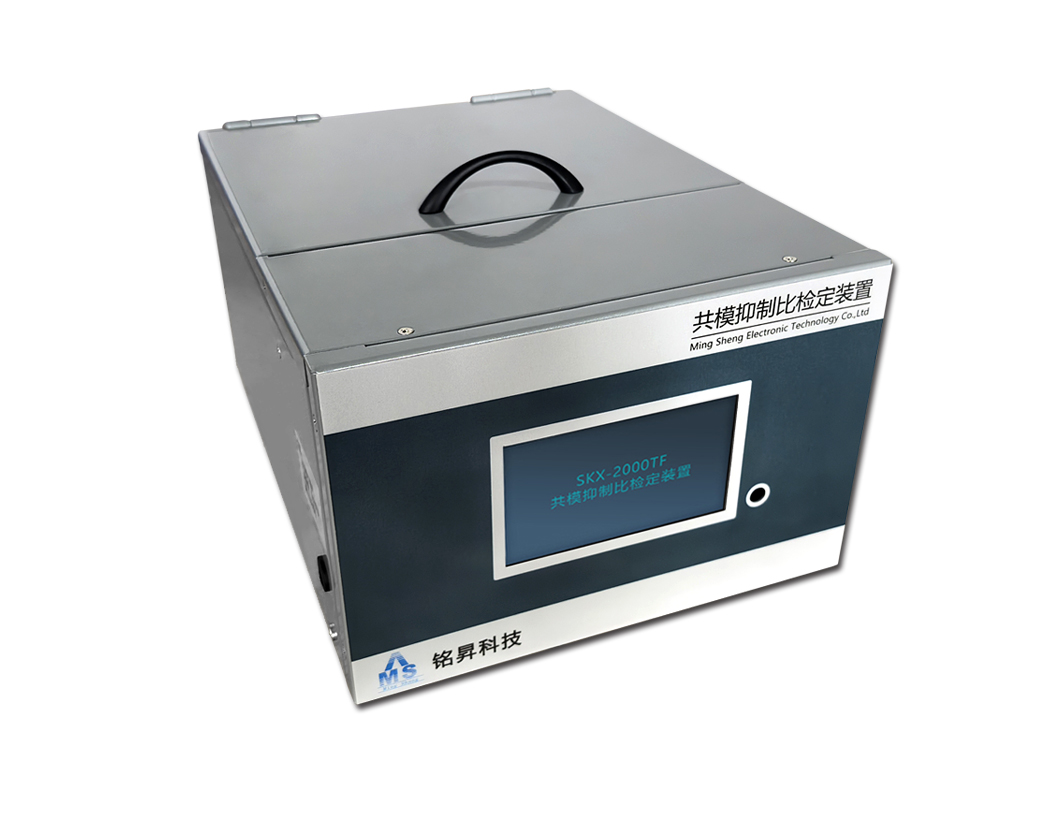

共模抑制比檢定裝置

符合GB9706.225、GB9706.227、GB9706.247、YY1079、YY1139、YY0782、YY0885、

IEC60601-2-25、IEC60601-2-27、IEC60601-2-47   的共模抑制比和系統噪聲的測試

產品標準配置

1、采用4.3寸彩色顯示屏，全觸摸屏操作；

2、供電電源為直流9-12V，連接充電器后直接開機；

3、內置10個通用心電接頭，可以連接扣式，夾式，香蕉插等多種心電導聯線；

4、采用菜單式界面操作，更改參數更加方便，參數配置顯示明顯，更改簡單、方便、快捷，方便用戶設置。

性能參數

★  偏置：無偏置、+300偏置、-300偏置

★  頻率：50Hz，60Hz，100Hz，120Hz

★  幅度：1V~10V 連續可調（有效值）

1、原理：

共模抑制比檢定裝置原理圖如下圖所示：

G為一個正弦信信號源，有效值20V，頻率可選50Hz、60Hz、100Hz和120Hz。

B點有接入共模電壓表（即屏幕顯示值）；

C1為100pF電容；

CT為0-100pF可調電容，可用通過儀器面板調節；

③為±300mV極化電壓。

共模電壓輸出范圍：1V~10V連續可調（有效值）

2、共模抑制比測試操作步驟：

(1) 共模抑制比檢定裝置和被檢心電圖機均需接大地。

(2) 開機后預熱5分鐘，待共模電壓表穩定后，調節CT,使其顯示10±0.3V。

(3) 連接被檢心電圖機，設置靈敏度10mm/mV，記錄速度25mm/s。

(4) 通過按鍵依次選擇導聯，分別測量描計記波形幅度，取其最大者HC。

共模抑制比CMRR按下式計算：

CMRR=20lg(2.83*104*H0/HC)(dB),式中H0=10mm

或者查找對應表格計算共模抑制比。

3、系統噪聲測試操作步驟

4、裝置供電電源為直流9-12V。
