探頭常識介紹

血氧探頭分為數字探頭和模擬探頭

6芯模擬探頭的屏蔽腳一般沒有信號控制，只是作為探頭檢測是否接入的作用。5芯模擬探頭則作為屏蔽使用，不具有探頭接入檢測作用。

6芯及5芯的數字探頭的屏蔽線為接收管的電源輸入線，為必須接入的線。

血氧探頭的發光管有2個并聯組成，一個為發紅光，一個發紅外光，一半肉眼可以看到的為紅光發光管。則探頭工作時，兩個發光管必須同時正常工作才

能正常檢測血氧飽和度，否則血氧飽和度的數值為錯誤數值。比如紅外光發光管損壞后，血氧飽和度則為99以上，不會低于99。

本血氧探頭檢測儀可以檢測紅外光發光管，紅光發光管的好壞及老化程度。

可以檢測接收管得正常與否。如果發光正常，但是接收壞的話，儀器會顯示探頭脫落！

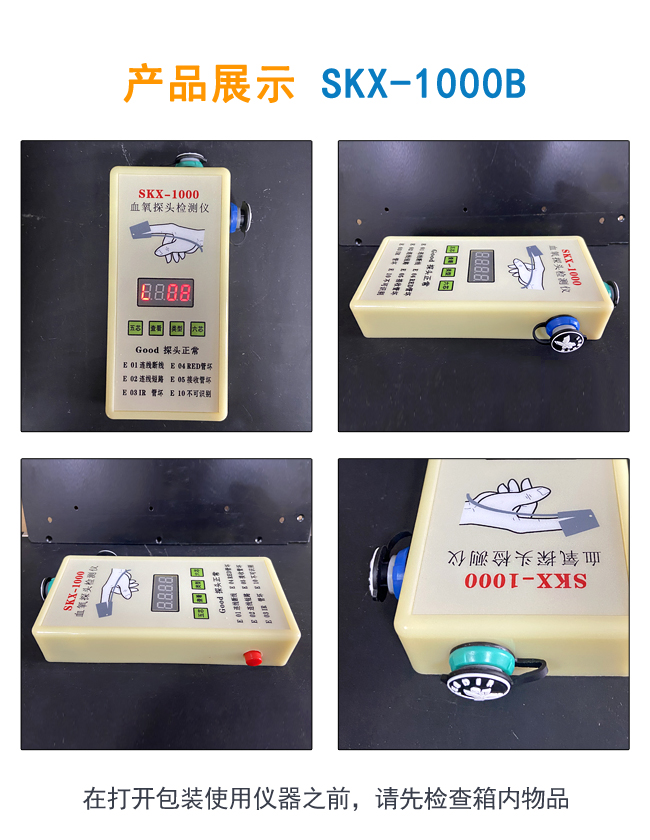

儀器的基本特點

① 檢測儀內置大容量鋰電池，可以長時間工作；充滿后可以連續工作大于60個小時（出廠時）。因?yàn)槭卿囯姵兀埍M量不要過度放電。請注意正確使用

    充電器，充電器電壓不能高于4.2V。請不使用時盡量關閉電源。

② 采用數碼管顯示屏顯示內容。

③ 充電器綠燈亮表示充電完成，紅色越亮表示電量越低。

④ 目前可以檢測BCI，NELLCOR的2腳發射管的探頭。

⑤ 兼容性更強，可以檢測更多廠家的血氧探頭。

⑥ 更多功能繼續升級中......（免費升級）

操作及代碼介紹

檢測儀檢測開機后顯示“ ---- ”，進入待機狀態。

選擇“ 五芯 ”則進行5芯的探頭檢測

選擇“ 六芯 ”則進行6芯的探頭檢測

當開始檢測后，顯示“ .... ”表示正在檢測，請等待檢測結果

檢測完成后，如果探頭完全正常，則顯示“ good ”，

此時選擇“ 類型 ”鍵，顯示探頭的類型，數字探頭“ S 02”還是模擬探頭“ S 01 ”，再次選擇類型建，顯示內容為“ L 00 ”表示發光管的老化程度，數值越大，          老化的程度越大。

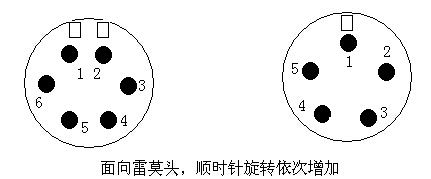

                    下圖對應的為雷莫頭的管腳順序。

注：如果在實際使用中，單雙槽不對的話，請將探頭的雷莫頭前端拆下后進行測試。

此時選擇“ 查看 ”鍵，可以查看探頭的管腳定義，顯示內容依次更替。

六芯時顯示屏的顯示的內容依次為：

蔽腳1、屏蔽腳2、IR（橙色）、RED（紅色）、接收正（白色）、接收負（黑色或者綠色）。

五芯依次顯示：

屏蔽腳IR（橙色）、RED（紅色）、接收正（白色）、接收負（黑色或者綠色）。

解釋：如果測試6芯后，選擇查看，依次按下查看時出現代碼如下：001 , 002 , 003 , 006 , 005 , 004

              則代表1、2腳位屏蔽腳，3腳位IR腳，6腳位RED腳，5腳接收正，4腳接收負。

              為了保證檢測的正常，請?jiān)诔霈F(xiàn)錯誤后進行多次測試，以便確認錯誤！

當檢測出錯誤時，顯示以“ E ”開頭的錯誤代碼

優先級別如下：

第一優先級斷線

第二優先級短路

第三優先級接收管檢測

第四優先級發射管檢測，IR在前RED在后

錯誤代碼如下:

E 01 當顯示斷線時，請檢查以下內容

① 探頭線沒有連接到雷莫頭上，呈斷開狀態

② 雷莫頭端連接正常，但是線有問題

③ 探頭內部有問題

E 02 當顯示短路時，請檢查以下內容

① 連接到雷莫頭上的線是否有短路狀態

② 雷莫頭端連接正常，但是線有問題

③ 探頭內部有問題

E 03 此時，請檢查以下內容

① 探頭的發射管IR損壞

② 探頭的發射管IR損傷，但是發光亮度減弱

E 04 此時，請檢查以下內容

① 探頭的發射管RED損壞

② 探頭的發射管RED損傷，但是發光亮度減弱

E 05 接收管壞，請檢查以下內容

① 探頭的接收管損壞

② 探頭的接收管老化

E 10 本儀器不能識別的探頭類型
